  • Boswil AG

    Projektbeschreibung

    Der Wissenbach fliesst im Bereich des Dorfes Boswil entlang der Kantonsstrasse K 365. Sein Bachbett wurde zum Schutz gegen Hochwasser ausgebaut. Zwischen Strasse und Gewässer entstanden neue Stützmauern und zur Erschliessung der hinter dem Bach angesiedelten Liegenschaften wurden neue Brücken erstellt. Die Mauerkronen und Brückenkonsolen wurden mit Geländern gegen Absturz gesichert. Die Befestigung der Geländer erfolgte mittels Fussplatten und Verbunddübeln. Zum Nachweis der Ausziehfestigkeit der Verankerungen wurde Conzeptra mit der Prüfung der Dübel beauftragt.

    Die Befestigung der ATB Geländer Typen GH und GHS erfolgt nach Normal ATB mittels Verbunddübeln der Grösse M10, Qualität 4-70. Der ausführende Unternehmer entschied sich für den Einsatz des Fabrikates MKT. Geprüft wurde die ETA-Zulassung des Produktes, die Einhaltung der erforderlichen Setztiefe und das Einhalten der Randabstände.  Die Prüfung der Ausziehfestigkeit erfolgte mittels zentrischer, zerstörungsfreier Belastungsprüfung. Zum Einsatz gelangte das kalibrierte Prüfgerät Hilti DPG 100. Die Prüfmenge betrug 2% der total versetzten Dübel.

    Facts and Figures

      Strasse
      Kantonsstrasse K 365, Oberdorfstrasse
      Abschnitt
      Boswil IO
      Projekt
      Hochwasserschutz Wissenbach
      Bauteil
      Passive Schutzeinrichtungen
      Bauherrschaft
      Kanton Aargau, Departement Bau, Verkehr und Umwelt
      Projektleitung
      Abteilung Landschaft und Gewässer, Sektion Wasserbau
      Projektverfasser
      Basler & Hofmann West AG, Ingenieure und Planer, Zollikofen
      Bauleitung
      Fent AG, Ingenieure und Planer, Seon
      Ausführung Geländer
      Wiederkehr, Schlosserei und Metallbau, Boswil
      Prüfungen Verbunddübel
      Conzeptra GmbH, Aarau
      Realisierung
      2017
Conzeptra GmbH Logo
  • Fehlerverzeihende Strassen
    • Via Sicura
    • Passive Sicherheit
    • Passive Schutzeinrichtungen
  • Unsere Dienstleistungen
    • Analyse und Gutachten
    • Projektierung und Realisierung
    • Qualitäts- und Werksprüfungen
    • Normierung
    • Schulung
  • Unsere Referenzprojekte
    • Schutzeinrichtungen an Strassen
    • Schutzeinrichtungen auf Brücken
    • Schutzeinrichtungen auf Mauern
    • Schutzeinrichtungen Schiene - Strasse
    • Schutzeinrichtungen für Zweiradfahrer
    • Schutzeinrichtungen für Grundwasser
    • Sicherheitstechnische Analysen
    • Sicherheitstechnische Gutachten
    • Qualitäts- und Werksprüfungen
  • Wir sind Conzeptra
    • Unsere Passion
    • Unsere Kernkompetenz
    • Unser Team
    • Kontakt
  • Offene Stellen
    • TiefbautechnikerIn / BauleiterIn

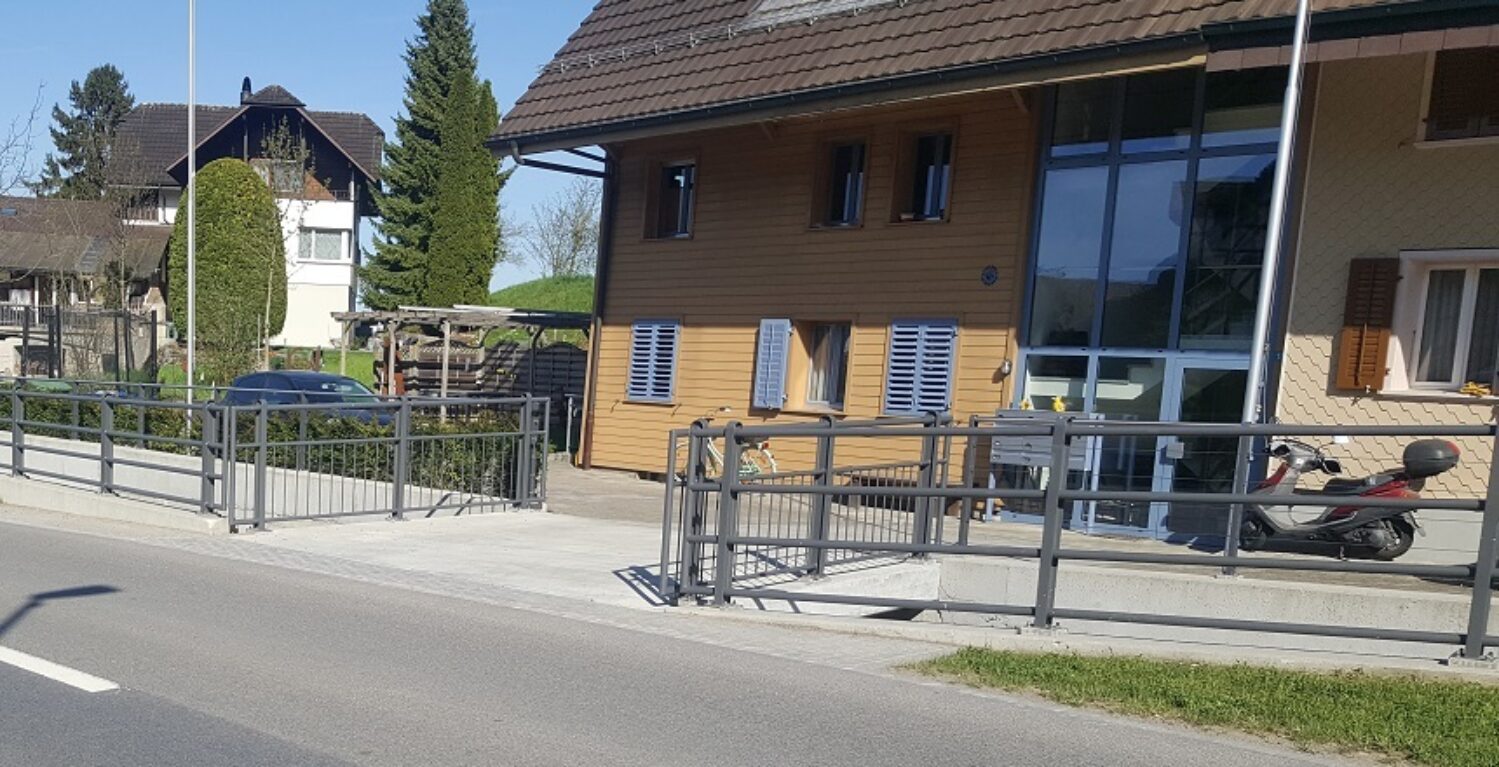

  • Boswil AG Geländer entlang Strasse: Traversengeländer ATB Typ GH

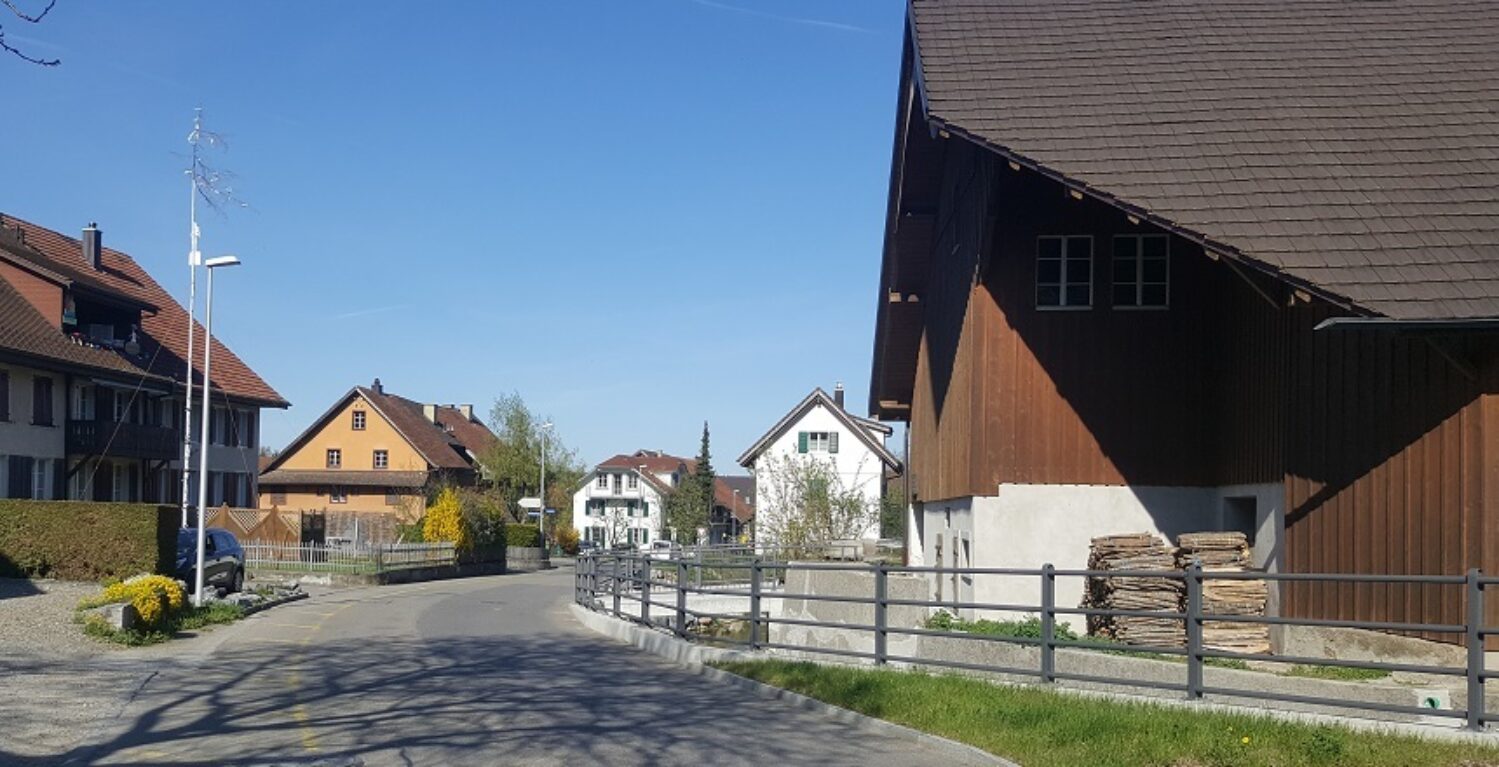

  • Boswil AG Geländer auf Brücke: Stabgeländer ATB Typ GHS

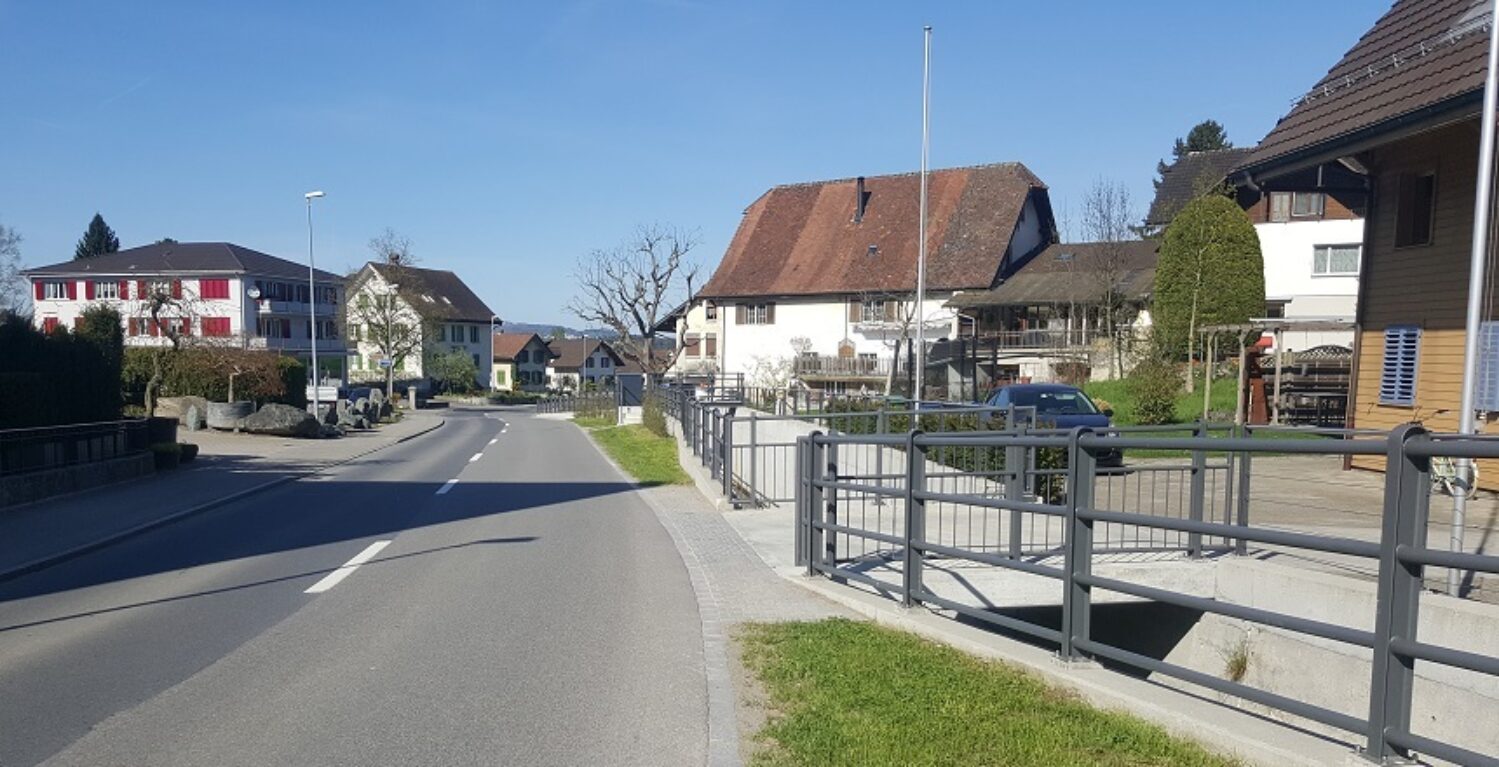

  • Boswil AG Geländer entlang Strasse: Traversengeländer ATB Typ GH
